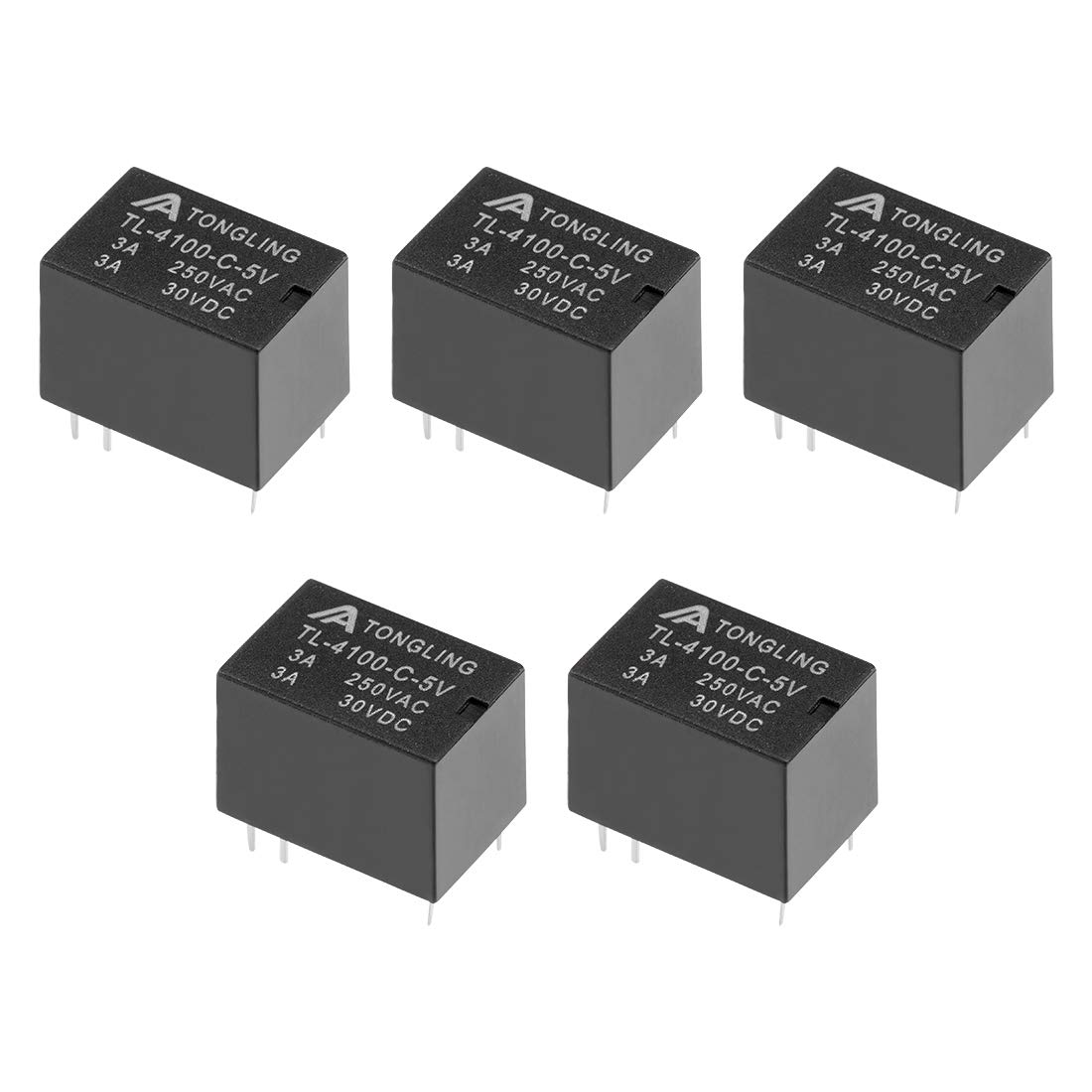

Relé Eletromagnético SPDT 5V DC 6 Pinos – uxcell 5 Peças TL-4100-C-5V NO NC

Descrição do Produto: Relé Eletromagnético de Potência PCB – Modelo TL-4100-C-5V

O relé eletromagnético de potência PCB modelo TL-4100-C-5V é uma solução robusta e confiável para diversas aplicações eletrônicas. Com uma tensão de bobina de DC 5V e uma capacidade de contato de 3A a 250VAC ou 3A a 30VDC, este relé é ideal para quem busca eficiência e segurança em seus projetos. Com 6 pinos, o relé apresenta um design compacto, medindo aproximadamente 15x10x15mm (0,6″ x 0,39″ x 0,6″), e pesa apenas 19g, tornando-o uma escolha prática para montagem em placas de circuito impresso.

A superfície do relé é fabricada em material PC, que é retardante de chama, de alta resistência e capaz de suportar altas temperaturas e deformações. Os pinos metálicos de alta qualidade garantem uma boa condutividade, gerando menos calor e mantendo uma resistência estável. Este relé é amplamente utilizado em campos como controle remoto, comunicação, controle automático e tecnologia aeroespacial, sendo perfeito para controlar, proteger, regular e transmitir informações em uma variedade de dispositivos.

O relé TL-4100-C-5V é adequado para aplicações que incluem lâmpadas de iluminação, lâmpadas de exibição, sinos elétricos, pequenos fornos de aquecimento, pequenos motores, ventiladores de refrigeração, sistemas de controle remoto, sistemas de comunicação e equipamentos eletrônicos em geral. É importante observar que, ao instalar múltiplos relés próximos uns dos outros, pode ocorrer um aumento significativo na temperatura. Recomenda-se um espaçamento de 17mm entre os relés para evitar superaquecimento.

- Instruções de Uso:

Para utilizar o relé eletromagnético TL-4100-C-5V, comece conectando os pinos de acordo com o esquema de ligação do seu projeto. A bobina deve ser alimentada com uma tensão DC de 5V, enquanto os contatos podem ser utilizados para controlar circuitos de até 3A. Certifique-se de que a instalação esteja em conformidade com as especificações de espaçamento para evitar superaquecimento. Após a instalação, teste o funcionamento do relé acionando a bobina e verificando se os contatos estão operando corretamente.

Características do Produto:

– Nome do Produto: Relé Eletromagnético de Potência PCB
– Modelo: TL-4100-C-5V
– Tensão da Bobina: DC 5V
– Capacidade de Contato: 3A 250VAC / 3A 30VDC
– Número de Pinos: 6
– Tipo de Contato: SPDT (NO + NC)
– Dimensões (Aproximadas): 15x10x15mm (0,6″ x 0,39″ x 0,6″)
– Cor: Preto
– Peso: 19g
– Conteúdo da Embalagem: 5 Peças de Relés de Potência PCB
– Material da Superfície: PC (Retardante de chama, alta resistência, resistência a altas temperaturas e deformações)
– Condutividade: Pinos metálicos de alta qualidade com boa condutividade e menos geração de calor

Perguntas Frequentes (FAQ):

Pergunta: Qual é a tensão de operação do relé TL-4100-C-5V?
Resposta: O relé opera com uma tensão de bobina de DC 5V.

Pergunta: Qual é a capacidade máxima de corrente que o relé pode suportar?
Resposta: O relé pode suportar até 3A em 250VAC ou 3A em 30VDC.

Pergunta: Posso usar este relé em aplicações de alta temperatura?
Resposta: Sim, o relé é fabricado com material PC que possui alta resistência a temperaturas, mas é importante seguir as recomendações de espaçamento para evitar superaquecimento.

Pergunta: O que significa SPDT?
Resposta: SPDT significa “Single Pole Double Throw”, que indica que o relé possui um contato que pode ser alternado entre duas posições (normalmente aberto e normalmente fechado).

Pergunta: Como posso garantir que o relé funcione corretamente em meu projeto?
Resposta: Certifique-se de seguir as instruções de instalação corretamente, respeitar a tensão e a corrente máximas, e manter o espaçamento adequado entre os relés para evitar superaquecimento.
