Kit de Fiação para Ventilador Elétrico com Relé e Termostato – Sensor de Temperatura para Ventilador de Radiador 185 On 175 Off, 40 AMP

### Descrição do Produto

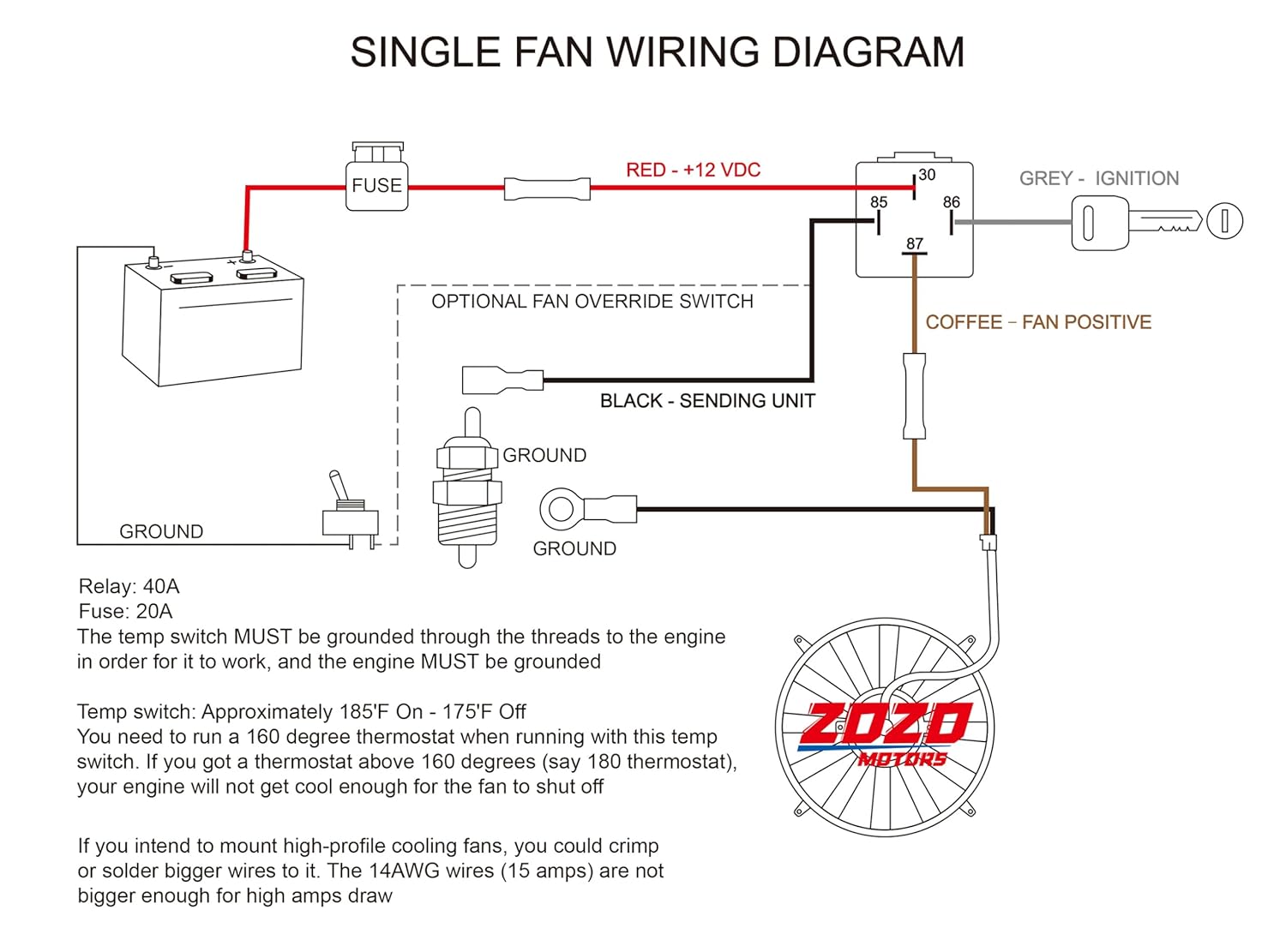

O Kit de Fiação para Ventilador Elétrico é a escolha perfeita para quem deseja otimizar o sistema de resfriamento do motor de forma prática e eficiente. Com um diagrama de fiação intuitivo, a instalação se torna uma tarefa simples, permitindo que você conecte os ventiladores elétricos de maneira rápida e segura. O kit é composto por fios de alta qualidade, onde o fio VERMELHO deve ser ligado ao terminal positivo da bateria de 12VDC, o fio CAFÉ ao positivo do ventilador, o fio PRETO ao sensor de temperatura e o fio CINZA à ignição, seguindo o diagrama fornecido. Este kit é compatível com ventiladores de 10, 12, 14 e 16 polegadas, e para configurações de ventiladores duplos, é necessário adquirir dois kits de relé.

O interruptor de temperatura deste kit é projetado para ativar o ventilador a aproximadamente 185 graus e desativá-lo a 175 graus, garantindo um controle preciso da temperatura do motor. O sensor de temperatura possui uma rosca de 3/8 polegadas e inclui um adaptador de 1/2 polegada, permitindo uma instalação versátil. É fundamental utilizar um termostato de 160 graus para garantir que o motor seja resfriado adequadamente, evitando superaquecimento.

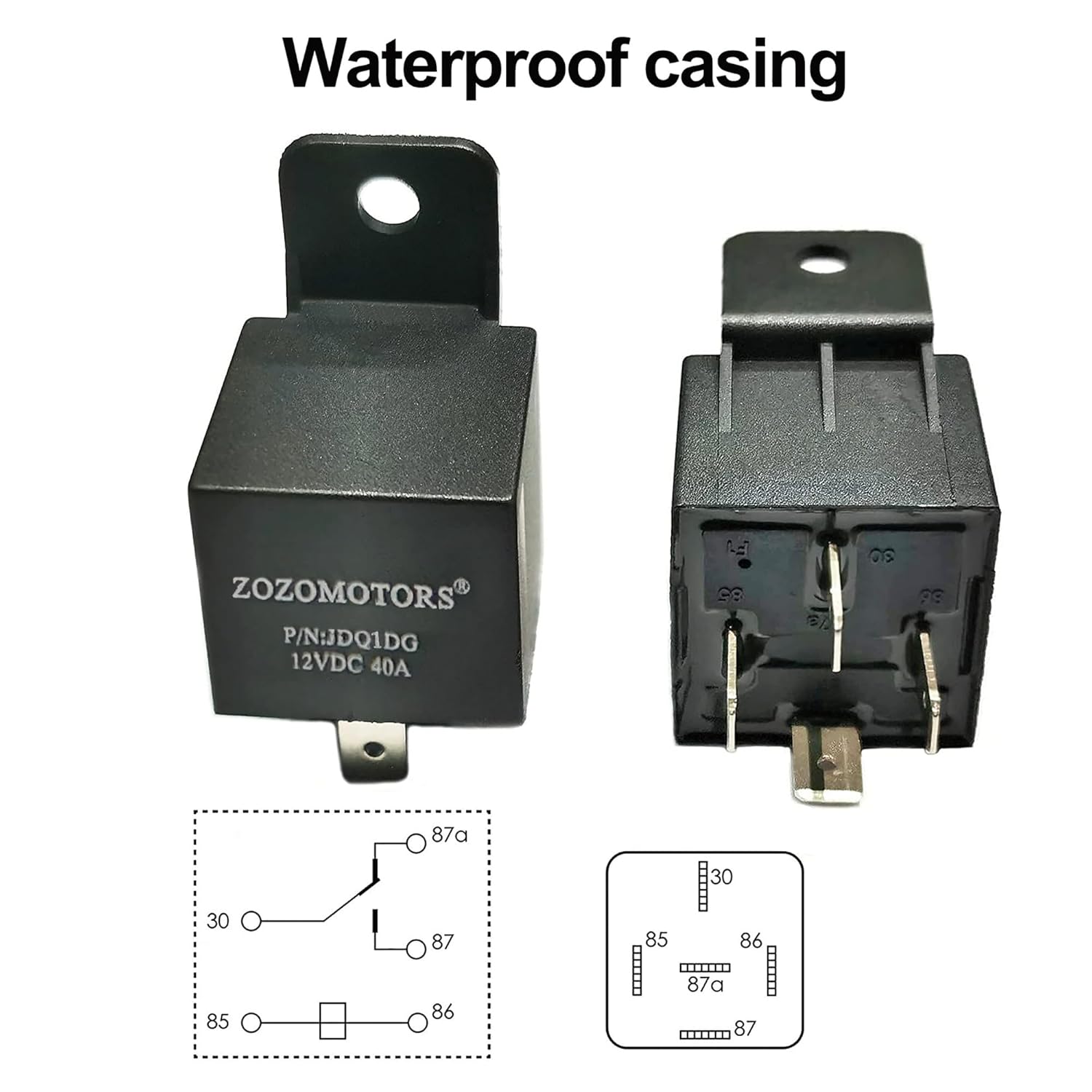

Este kit completo inclui um relé de 40A, chicote de fiação, interruptor de temperatura, adaptador, suporte de fusível inline, fusível de 20 ampères, conector de lâmina para o sensor de temperatura, quatro terminais anel e dois conectores de fio. O interruptor de temperatura é do tipo OE, projetado para ser montado na cabeça do cilindro do motor ou em qualquer jaqueta de água, garantindo um funcionamento eficiente. Para que o sistema funcione corretamente, o interruptor deve ser aterrado através das roscas ao motor, que também deve estar devidamente aterrado.

Este kit é ideal para operar ventiladores elétricos de perfil médio ou baixo. Para ventiladores de perfil alto, recomenda-se o uso do kit de relé pesado ZOZOMOTORS P/N 30247 ou a crimpagem/solda de fios maiores para os pinos 30 e 87, que suportem a carga necessária do ventilador (fios de 10 gauge – 30 Amperes). Para configurações de ventiladores duplos, é aconselhável utilizar um kit de relé de ventilador duplo.

### Instruções de Uso:

Para utilizar o Kit de Fiação para Ventilador Elétrico, siga os passos abaixo:

1. Preparação: Desconecte a bateria do veículo antes de iniciar a instalação.
2. Conexões: Utilize o diagrama de fiação fornecido para conectar os fios corretamente. Certifique-se de que o fio VERMELHO esteja conectado ao terminal positivo da bateria, o CAFÉ ao ventilador, o PRETO ao sensor e o CINZA à ignição.
3. Instalação do Sensor: Instale o sensor de temperatura na cabeça do cilindro ou na jaqueta de água, garantindo que esteja devidamente aterrado.
4. Verificação: Após todas as conexões, verifique se não há fios soltos ou mal conectados.
5. Teste: Reconecte a bateria e teste o funcionamento do ventilador, monitorando a temperatura para garantir que o interruptor ative e desative o ventilador nas temperaturas corretas.

### Características do Produto

– Diagrama de Fiação Simplificado: Facilita a instalação com instruções claras e diretas.
– Interruptor de Temperatura: Ativa o ventilador a 185 graus e desativa a 175 graus, garantindo eficiência no resfriamento do motor.
– Compatibilidade: Adequado para ventiladores de 10, 12, 14 e 16 polegadas; ideal para configurações de ventiladores duplos.
– Componentes Inclusos: Inclui relé de 40A, chicote de fiação, adaptadores e conectores, proporcionando tudo que você precisa em um único kit.
– Instalação Versátil: O sensor pode ser montado em diferentes locais do motor, desde que devidamente aterrado.

### Perguntas Frequentes (FAQ)

Pergunta: O que fazer se o ventilador não ligar?
Resposta: Verifique todas as conexões de fiação e certifique-se de que o interruptor de temperatura esteja instalado corretamente e aterrado.

Pergunta: Posso usar este kit com um termostato de 180 graus?
Resposta: Não é recomendado, pois o motor pode não resfriar o suficiente para que o ventilador desligue. Utilize um termostato de 160 graus.

Pergunta: Este kit é compatível com ventiladores de perfil alto?
Resposta: Para ventiladores de perfil alto, recomenda-se o uso do kit de relé pesado ZOZOMOTORS P/N 30247 ou a utilização de fios maiores para suportar a carga.

Pergunta: O que está incluído no kit?
Resposta: O kit inclui um relé de 40A, chicote de fiação, interruptor de temperatura, adaptadores, fusível e conectores necessários para a instalação.

Pergunta: Como posso garantir que o sensor funcione corretamente?
Resposta: O sensor deve ser instalado em um local adequado e aterrado corretamente através das roscas para garantir seu funcionamento.
